Electrocardiógrafo 12 canales 1112M con impresora A4 y DICOM/HL7

Electrocardiógrafo 1112M: informes A4 y conectividad para centros con IT

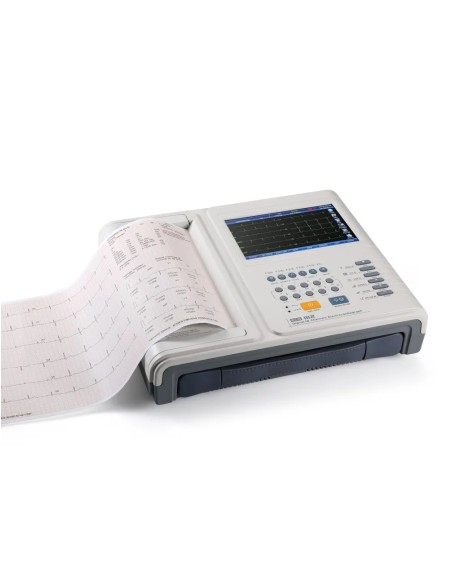

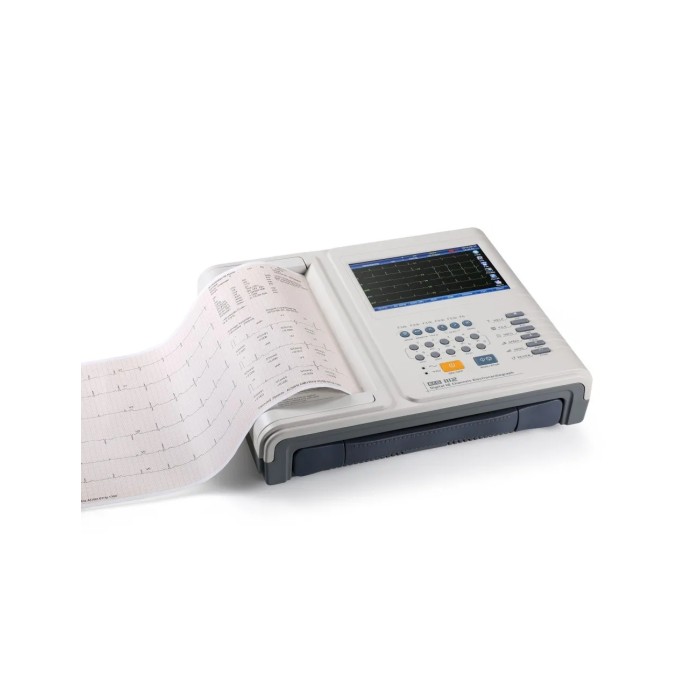

El ECG 1112M es un electrocardiógrafo portátil de 12 derivaciones diseñado para generar informes completos en tamaño DIN-A4 y facilitar la gestión del registro en consulta, urgencias o diagnóstico. Además de la interpretación automática con código Minnesota, incorpora opciones de integración por red (WiFi/LAN) y estándares (DICOM/HL7 con Worklist) para reducir tareas manuales y errores de transcripción. En Iberomed puedes ver la categoría de electrocardiógrafos y accesorios para completar tu puesto de exploración.

Características técnicas

• Pantalla: LCD táctil en color de 7” (800×480).
• Adquisición: 12 derivaciones estándar síncronas (simultáneas).
• Interpretación: medición e interpretación automáticas con código Minnesota.
• Circuito de entrada: flotante, protegido contra desfibrilación y marcapasos.
• Impedancia de entrada: ≥100 MΩ (10 Hz). Corriente de circuito: ≤10 nA. Fuga al paciente: ≤10 μA (c.a.).
• Muestreo: 32.000 muestras/s por canal. Convertidor A/D: 24 bits.
• Respuesta en frecuencia: 0,01–350 Hz. Constante de tiempo: ≥5 s.
• Ruido: ≤15 μVp-p. CMRR: ≥140 dB (filtro CA activado) / ≥120 dB (desactivado).
• Filtros digitales: HUM, EMG, ADS y paso bajo.
• Memoria: hasta 6000 registros ECG. Congelado con impresión de 10 s previos y reproducción en bucle.

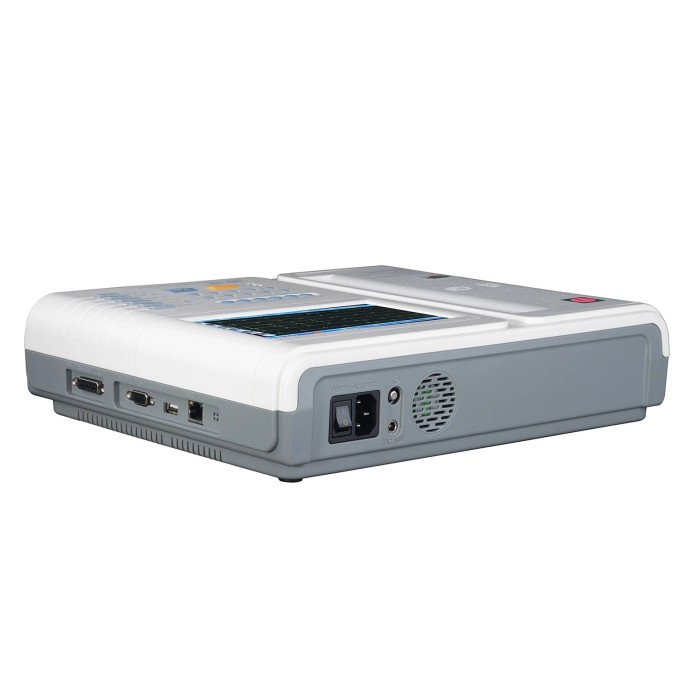

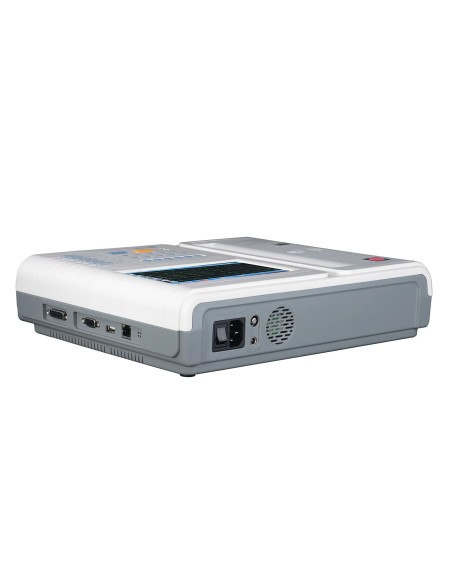

• Conectividad: WiFi y red por cable (LAN). Envío automático de informe por FTP. DICOM y HL7, compatible con Worklist.
• Portabilidad: 338 × 280 × 55 mm. Peso 3,7 kg. Batería de litio 14,4 V 4400 mAh (autonomía >3 h).

Impresión A4: formatos y recomendaciones de uso

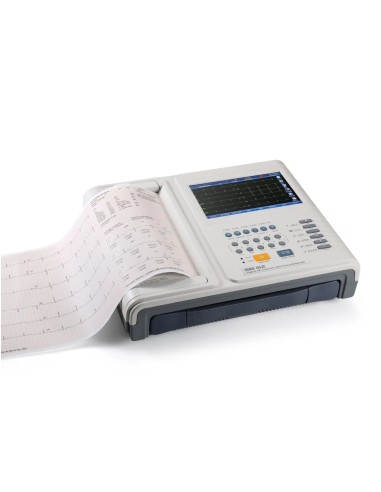

El equipo incorpora impresora térmica de alta velocidad para imprimir informes en A4 y, si lo necesitas, también puede trabajar con algunas impresoras externas de tinta o láser compatibles.

• Papel: rollo térmico 210/216 mm.
• Velocidades de papel: 5/6,25/10/12,5/25/50 mm/s (±3%).
• Formatos habituales: 12x1, 12x1+P, 6Tx2, 6x2+1rhy, 6x2+1rhy+P, 3x4+3rhy, 3x4+1rhy+P, Plantilla+P.
• Formatos “+P”: ayudan a compactar el informe para que quede en una sola página A4.

Integración y flujo de trabajo (Worklist, DICOM/HL7 y FTP)

Para centros con historia clínica o PACS, el 1112M permite automatizar la identificación del paciente y el envío del informe/registro según el circuito del centro:

• Opción 1 (rápida): registrar/seleccionar paciente en el equipo → adquirir ECG → enviar informe A4 por FTP al ordenador de consulta o carpeta del servicio.
• Opción 2 (integrada): obtener paciente desde Worklist → adquirir ECG → exportar mediante DICOM (entornos con PACS) o HL7 (entornos con HIS/EMR).

Ventaja práctica: menos pasos manuales, menor riesgo de asociar un ECG al paciente incorrecto y mejor trazabilidad del informe.

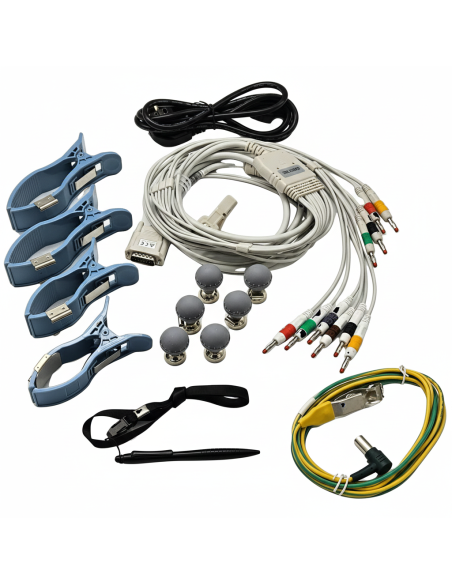

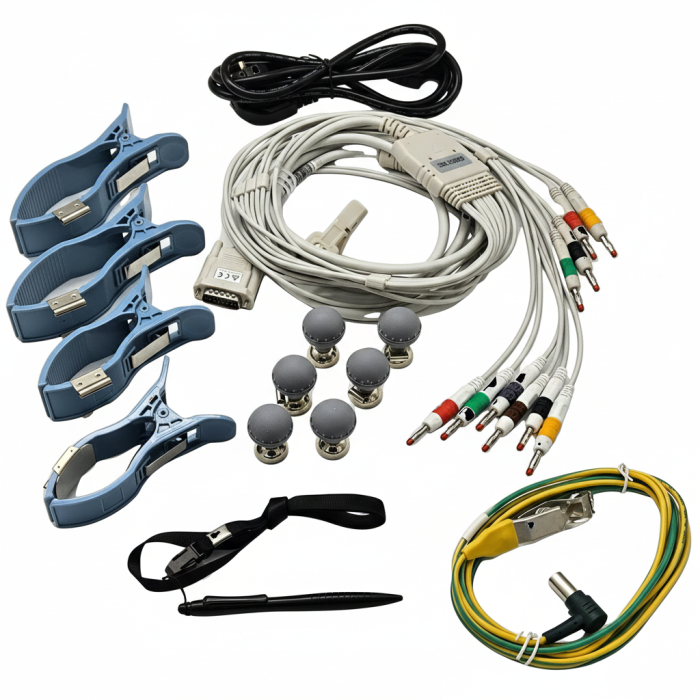

Contenido del paquete

• Electrocardiógrafo 1112M, batería y cable de alimentación.
• Cable de paciente con conectores banana.
• Electrodos reutilizables incluidos: extremidades tipo pinza y succión.
• Papel térmico y manual.

Opcional y accesorios: carro o maleta, adaptadores para electrodos desechables (clip/lengüeta u otros), lector de códigos de barras, teclado/ratón, alarma de desconexión, guardado automático y conexión directa (WiFi o LAN) a HIS/EMR/PACS sin software intermedio.

Checklist de compra (lo que suele preguntar un centro antes de decidir)

• Consumibles: si vas a trabajar con desechables, prepara electrodos ECG para monitorización y, si tu protocolo lo exige, electrodos adhesivos TENS y ECG para diferentes usos y perfiles de piel.
• Compatibilidad con desechables: el equipo admite electrodos desechables mediante adaptadores (opcionales).
• IT / integración: confirma si tu flujo es FTP, DICOM (PACS) o HL7 (HIS/EMR) y si necesitas Worklist.
• Entorno de exploración: para camilla y rotación alta de pacientes, utiliza sábanas de camilla y fundas desechables y refuerza higiene con geles hidroalcohólicos.

Usos recomendados y beneficios en práctica clínica

• geles hidroalcohólicos.

Usos recomendados y beneficios en práctica clínica

• Consultas y revisiones: impresión A4 inmediata y archivo digital para seguimiento.
• Urgencias/observación: estabilidad rápida de la forma de onda y funciones de revisión (congelado/reproducción) ante trazados anómalos.
• Centros con integración IT: Worklist + DICOM/HL7 y envío FTP para acelerar el circuito de informe.

Ventajas del producto

• Interpretación automática con código Minnesota como apoyo al informe.
• Impresión A4 flexible: múltiples formatos y opción “+P” para compactar en una página.
• Conectividad clínica: WiFi/LAN, FTP y estándares DICOM/HL7 con Worklist.
• Seguridad: Clase I, Tipo CF; circuito de entrada protegido ante desfibrilación y marcapasos.
• Compra en Iberomed: categoría especializada de electromedicina y posibilidad de envío gratuito a partir de cierto importe (según condiciones vigentes).

FAQ

• ¿Qué significa “+P” en los formatos de impresión? Son formatos pensados para compactar el informe y facilitar que quede en una sola página A4.
• ¿Qué papel utiliza? Rollo térmico de 210/216 mm y velocidades de impresión seleccionables.
• ¿Cómo se integra con el sistema del centro? Puede trabajar con DICOM/HL7 y Worklist, o enviar automáticamente el informe A4 por FTP a un ordenador en red.
• ¿Se puede usar con electrodos desechables? Sí, mediante adaptadores opcionales para distintos formatos (clip, lengüeta, etc.).
• ¿Cuántos ECG guarda? Hasta 6000 registros, con congelado y reproducción para revisión.

Productos complementarios

• Electrocardiógrafos y accesorios (categoría principal).
• Electrodos ECG para monitorización (consumible habitual en consulta y urgencias).
• Electrodos adhesivos TENS y ECG (opciones para distintos usos y protocolos).
• Electrodos para desfibriladores (complemento para áreas de emergencias).
• Sábanas de camilla y fundas desechables (preparación del entorno de exploración).

Normativa y especificaciones

• Normas/Directivas: MDD 93/42/EEC e IEC 60601-1.
• Nivel de seguridad: Clase I, Tipo CF.
• Protección: circuito de entrada protegido ante desfibrilación y marcapasos.

Destinatarios más habituales

• Hospitales, clínicas y centros de diagnóstico.
• Consultas de cardiología, medicina interna y atención primaria.
• Unidades de urgencias, triaje, medicina laboral y reconocimientos.
